Proline Promag W 300
Elektromagnetische flowmeter

Afbeelding van elektromagnetische flowmeter Proline Promag W 300 / 5W3B voor de water- en afvalwaterindustrie ©Endress+Hauser

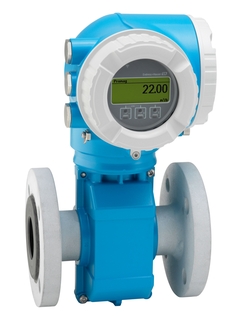

Proline Promag W 300 voor de water- en afvalwaterindustrie

's Werelds eerste elektromagnetische flowmeter voor meten zonder beperkingen

Heartbeat-verificatie

Het elektromagnetische flowmeetprincipe

Specialist voor veeleisende water- en afvalwatertoepassingen met een compacte, gemakkelijk toegankelijke transmitter

De Promag W 300 is ontworpen voor betrouwbaar gebruik in gevaarlijke omgevingen en onder extreme omstandigheden. Zijn compacte transmitter biedt een hoge flexibiliteit wat betreft bediening en systeemintegratie: toegang vanaf een webserver, weergave op afstand en verbeterde connectiviteitsopties. Bovendien garandeert de Heartbeat Technology betrouwbare metingen en verificaties volgens de regels.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Max. measurement error

      Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
      Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

    • Measuring range

      9 dm³/min to 162 000 m³/h (2.5 gal/min to 100 000 gal/min)

    • Medium temperature range

      Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
      Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
      Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

    • Max. process pressure

      PN 40, Class 300, 20K

    • Wetted materials

      Liner: Polyurethane; Hard rubber, PTFE
      Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Betrouwbare meting met constante nauwkeurigheid met een inlaatlengte van 0 x DN en geen drukverlies

    • Flexibele techniek – sensor met gelaste of lap-joint procesaansluitingen

    • Lange levensduur – robuuste en volledig gelaste sensor

    • Verbeterde beschikbaarheid...

  • Toepassingsgebied

    • Het bidirectionele meetprincipe wordt nagenoeg niet beïnvloed door druk, dichtheid, temperatuur en viscositeit

    • Geschikt voor het meten van industrieel en gemeentelijk water en afvalwater

    Eigenschappen instrument

    • Internationale goedkeuringen voor drinkwater

    • ...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Electromagnetic

  • Product headline

    Specialist for demanding water and wastewater applications with a compact, easily accessible transmitter.
    Reliable measurement at constant accuracy with 0 x DN inlet run and no pressure loss.
    Dedicated to the measurement of industrial or municipal water and wastewater .

  • Sensor features

    Flexible engineering – sensor with fixed or lap-joint process connections. Long-term operation – robust and completely welded sensor. Improved plant availability – sensor compliant with industry-specific requirements.
    International drinking water approvals.

  • Transmitter features

    Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.
    Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access. Remote display available.

  • Nominal diameter range

    DN 25 to 2400(1 to 90")

  • Wetted materials

    Liner: Polyurethane; Hard rubber, PTFE
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

  • Measured variables

    Volume flow, conductivity, mass flow

  • Max. measurement error

    Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
    Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

  • Measuring range

    9 dm³/min to 162 000 m³/h (2.5 gal/min to 100 000 gal/min)

  • Max. process pressure

    PN 40, Class 300, 20K

  • Medium temperature range

    Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
    Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
    Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

  • Ambient temperature range

    Flange material carbon steel: –10 to +60 °C (+14 to +140 °F)
    Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)

  • Sensor housing material

    DN 25 to 300 (1 to 12"): AlSi10Mg, coated
    DN 25 to 2400 (1 to 90"): Carbon steel with protective varnish
    Sensor connection housing (standard): AlSi10Mg, coated
    Sensor connection housing (option): Polycarbonate; 1.4409 (CF3M) similar to 316L

  • Transmitter housing material

    AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design

  • Display/Operation

    4-line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible
    Remote display available

  • Outputs

    3 outputs:
    4-20 mA HART (active/passive)
    4-20 mA WirelessHART
    4-20 mA (active/passive)
    Pulse/frequency/switch output (active/passive)
    Double pulse output (active/passive)
    Relay output

  • Inputs

    Status input 4-20 mA input

  • Digital communication

    HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Power supply

    DC 24 V
    AC 100 to 230 V
    AC 100 to 230 V / DC 24 V (non-hazardous area)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, Nepsi, INMETRO, UK Ex

  • Product safety

    CE, C-tick, EAC marking

  • Functional safety

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Heartbeat Technology complies with the requirements for measurement traceability according to ISO 9001:2015 – Section 7.1.5.2 a (TÜV SÜD attestation)

  • Marine approvals and certificates

    LR approval, DNV GL approval, ABS approval, BV approval

  • Pressure approvals and certificates

    CRN, PED

  • Material certificates

    3.1 material

  • Hygienic approvals and certificates

    ACS, KTW/W270, NSF 61, WRAS BS 6920

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323007

      Kit power supply, 100-230VAC, Ex

      Gebruik: Promag/Promass 300/500, Prosonic Flow/t-mass 300, transmitterbehuizing, elektronisch compartiment.

    • Nr 31 Order code 71323008

      Kit power supply, 24VDC, Ex

      Gebruik: Promag/Promass 300/500 Prosonic Flow/t-mass 300, transmitterbehuizing, electronisch compartiment.

    • Nr 31 Order code 71323009

      Kit pow.supply,100-230VAC/24VDC, Non-haz

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300/500 digitaal. Niet gevaarlijk, Zone 2, transmitterbehuizing, electronisch compartment.

  • 33
  • 39
  • 34
  • 37
    • Nr 37 Order code 71323010

      Kit module cartridge, 300/500, Ex

      Gebruik: Transmitterbehuizing, elektronisch compartiment. Bestaat uit: module cartridge incl. interconnectie board.

    • Nr 37 Order code 71323011

      Kit module cartridge, 300/500, Non-haz

      Gebruik: transmitterbehuizing, elektronisch compartiment. Bestaat uit: module cartridge incl. interconnectie board.

  • 35
  • 46
    • Nr 46 Order code 71323005

      Kit ISEM ribbon cable, 300/500

      Gebruik: Promag/Promass 300/500, t-mass 300, transmitter behuizing.

  • 50
  • 45
    • Nr 45 Order code 71323073

      Kit conn.terminal option A,300/500,N-haz

      Gebruik: transmitterbehuizing Alu/hygiënisch aansluitruimte. Optie A= HART, Profibus PA, FOUNDATION Fieldbus. Bestaat uit: 1x aansluiting 2-Pol., 1x aansluiting 3-Pol., 1x aansluiting 4-Pol.

    • Nr 45 Order code 71323074

      Kit conn.terminal option B, 300, Non-haz

      Gebruik: transmitterbehuizing Alu/hygiënisch, aansluitcompartiment. Optie B= EtherNet, PROFINET. Bestaat uit: 1x aansluitklem 3-pol., 1x aansluitklem 4-pol.

    • Nr 45 Order code 71327818

      Kit conn.terminal option C,300/500,N-haz

      Gebruik: transmitterbehuizing Alu/hygiënisch aansluitruimte. Optie C = PROFIBUS-DP, Modbus RS485. Bestaat uit: 1x aansluiting 2-Pol., 1x aansluiting 3-Pol., 1x aansluiting 4-Pol.

    • Nr 45 Order code 71323075

      Kit conn.terminal option A, 300/500, Ex

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte. Optie A= HART, Profibus PA, FOUNDATION Fieldbus. Bestaat uit: 2x aansluiting 2-Pol., 1x aansluiting 4-Pol.

    • Nr 45 Order code 71323076

      Kit conn.terminal option B, 300/500, Ex

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte. Optie B= Ethernet, PROFINET. Bestaat uit: 2 x aansluiting 2-Pol.

    • Nr 45 Order code 71327819

      Kit conn.terminal option C, 300/500, Ex

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte. Optie C= PROFIBUS-DP, Modbus RS485. Bestaat uit: 2x aansluiting 2-Pol., 1x aansluiting 4-Pol.

  • 49
    • Nr 49 Order code 71323079

      Kit terminal, transm.,remote display,300

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte met afstands display DKX001. Bestaat uit: 1x aansluiting 4-Polig.

  • 20
    • Nr 20 Order code 71323016

      Kit cover, sight glass, Alu,Non-haz/Exde

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Prosonic Flow 500, transmitterbehuizing Alu, Niet- gevaarlijk. Promag/Promass 300, Promag/Promass/Prosonic Flow 500, transmitterbehuizing Alu, Ex. Bestaat uit: Deksel kijkglas, Alu, O-ring 110,7x3,53 HNBR.

  • 21
    • Nr 21 Order code 71323018

      Kit cover, blind, Alu, Non-haz/Exde

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, transmitterbehuizing Alu, niet- gevaarlijk. Promag/Promass/Prosonic Flow/t-mass 300, transmitterbehuizing Alu, Ex. Bestaat uit: afdekking Alu, O-ring 110,7 x 3,53 HNBR.

  • 20
    • Nr 20 Order code 71323020

      Kit cover, sight glass, Alu, Exd

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Promag/Promass/Prosonic Flow 500, Transmitterbehuizing Alu, Ex. Bestaat uit: kijkglas, Alu, O-Ring 110,7x3,53 HNBR.

  • 21
    • Nr 21 Order code 71323022

      Kit cover, blind, Alu, Exd

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, transmitterbehuizing Alu, Ex. Bestaat uit: Alu afdekking, O-ring 110,7 x 3,53 HNBR.

  • 70
    • Nr 70 Order code 71323026

      Kit cover gasket, sight glass/blind

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Promag/Promass/Prosonic Flow 500, transmitterbehuizing Alu/gietwerk. Bestaat uit: 10x O-Ring 110,7x3,53 HNBR.

  • 22
    • Nr 22 Order code 71323028

      Kit cover, electr.compart., Alu, Non-haz

      Gebruik: Prosonic Flow 500, transmitterbehuizing Alu, Niet- gevaarlijk. Bestaat uit: deksel Alu, O-ring 117,1x3,53 HNBR.

  • 74
    • Nr 74 Order code 71323030

      Kit cover gasket,electr.compart.,Non-haz

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Prosonic Flow 500, transmitterbehuizing Alu, Niet- gevaarlijk. Bestaat uit: 10x O-Ring 117,1x3,53 HNBR.

  • 22
    • Nr 22 Order code 71323032

      Kit cover, electronic compart., Alu, Ex

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Promag/Promass/Prosonic Flow 500, transmitterbehuizing Alu, Ex. Bestaat uit: Alu afdekking, O-ring 120,2 x 3,53 HNBR.

  • 74
    • Nr 74 Order code 71323036

      Kit cover gasket, electronic compart.,Ex

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Promag/Promass/Prosonic Flow 500, transmitterbehuizing Alu/gegoten, Ex. Bestaat uit: 10x O-ring 120,2 x 3,53 HNBR.

  • 28
    • Nr 28 Order code 71323044

      Kit cover, remote display, Alu

      Gebruik: Remote display DKX001, behuizing Alu. Bestaat uit: afdekking Alu, O-ring 88,50 x 3,53 HNBR.

  • 76
    • Nr 76 Order code 71323048

      Kit cover gasket, remote display

      Gebruik: Remote display DKX001, behuizing Alu/cast. Bestaat uit: 10x O-ring 88,50 x 3,53 HNBR.

  • 71
    • Nr 71 Order code 71323069

      Kit interface gaskets, Promag 300/500

      Gebruik: transmitter behuizing/sensor of transmitter behuizing/muurbevestiging. Bestaat uit: 5x O-ring 88,50 x 3,53 HNBR voor interface, 5x O-Ring 29,87x1,78 HNBR voor voor sensor stekker.

  • 11
    • Nr 11 Order code 71368488

      Kit protect.cover option A,300/500,N-haz

      Gebruik: Transmitter behuizing Alu/hygiënisch, Aansluitcompartiment. Optie A= HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Bestaat uit: Aansluitscherm beschermkap, Display drager, 2x schroef M4x10.

    • Nr 11 Order code 71368489

      Kit protective cover optionB,300,Non-haz

      Gebruik: Transmitter behuizing Alu/hygiënisch, Aansluitcompartiment. Optie B= EtherNet, PROFINET. Bestaat uit: Aansluitscherm beschermkap, Display drager, 2x schroef M4x10

    • Nr 11 Order code 71323081

      Kit protective cover option A,300/500,Ex

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte. Optie A= HART, Profibus PA, Profibus DP, Modbus RS485, FOUNDATION Fieldbus. Bestaat uit: Aansluitruimte beschermhoes, vertoning vervoerder, 2x schroef M4x10.

    • Nr 11 Order code 71323082

      Kit protective cover option B,300/500,Ex

      Gebruik: transmitterbehuizing Alu/cast, aansluitruimte. Optie B= Ethernet, PROFINET. Bestaat uit: Aansluitruimte beschermhoes, vertoning vervoerder, 2x schroef M4x10.

  • 87
    • Nr 87 Order code 71343505

      Kit weather protection cover, 300/500

      Gebruik: Promag/Promass/Prosonic Flow/t-mass 300, Promag/Promass/Prosonic Flow 500, transmitterbehuizing. Bestaat uit: Weer beschermingskap 4404,installatiemateriaal.

    • Order code 71351317

      Kit wireless antenna extended range

      Bestaat uit: Verbindingskabel in de transmitter, Ex kabelinvoer voor antenne, 1,5 m kabel,antenne,hoek met wartelmoer.

    • Order code 5X3BXX-

      Transmitter Promag 300, 5X3BXX

      With an integrated web server.

    • Order code DK5GD-

      Promag, grounding disc/protection disc

      Includes 1 grounding disc/protection disc

    • Order code DK5GC-

      Promag L/W/P/S,E, grounding cable kit

      A kit includes 2 cables

    • Order code DKX001-

      Remote Display DKX001

      Remote display and operating module of Proline 300 For more installation flexibility and better readability. Delivery: Depends on the selection in the indvidual product structure.

    • Order code DKX002-

      Connection Cable for Remote Display

      Connection Cable for Remote Display DKX001 of Proline 300.

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
