WirelessHART Fieldgate SWG70

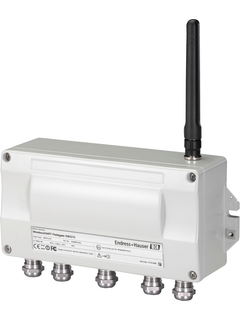

WirelessHART Fieldgate SWG70 met ethernet- en RS-485-interface © Endress+Hauser

De Simply Explained-video "No-hassle wireless – with WirelessHART" laat zien hoe de efficiëntie van een rookgasdenitrificatie-installatie kan worden verhoogd en tegelijkertijd kosten kunnen worden bespaard.

Intelligente WirelessHART-gateway met ethernet- en RS-485-interface

De WirelessHART Fieldgate SWG70 van Endress+Hauser is ontworpen om te fungeren als interface tussen een systeem dat gebruikmaakt van ethernet of RS-485 als fysieke laag en een WirelessHART-netwerk. De gateway is geschikt om in een explosiegevaarlijke omgeving (zone 2) te worden gemonteerd. Naargelang de behoeften kan een integrale of externe antenne worden gemonteerd.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Output

      Ethernet (10 BASE-T/10 BASE TX)
      - Configurable for HART IP and MODBUS TCP communication
      RS-485 serial interface
      - Configurable for HART Version 7.0 or MODBUS RTU communication
      EtherNet/IP interface

    • Display

      Integral via 5 LEDs

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Eenvoudige inbedrijfstelling en diagnose van een zelforganiserend WirelessHART-netwerk

    • Naadloze integratie van informatie van procesinstrumenten in superieure systeemtoepassingen met gestandaardiseerde protocollen, zoals MODBUS, EtherNet/IP, HART-IP of OPC

    • Draadloze configuratie en draadloos beheer van intelligente procesinstrumenten in de fabriek met behulp van FieldCare

    • Flexibele Fieldgate-werking in ex-gevaarlijke...

  • Toepassingsgebied

    Procesoptimalisatie, tank- en silobewaking/voorraadbeheer, toestandsbewaking van instrumenten. De WirelessHART-gateway converteert gegevens van draadloze instrumenten en slaat deze op in een formaat dat compatibel is met andere systemen. De gateway...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    WirelessHART

  • Function

    Intelligent WirelessHART gateway with Ethernet and RS-485 interfaces

  • Certification

    Non-hazardous area, ATEX, IEC Ex

  • Input

    WirelessHART communication interface

    Transmission rate: Nominal 250 kBits/s

    Operating frequency: 2.4 GHz (ISM band)

    Transmission range under reference conditions:
    Outdoor 250 m, indoor 50 m

  • Output

    Ethernet (10 BASE-T/10 BASE TX)

    - Configurable for HART IP and MODBUS TCP communication

    RS-485 serial interface

    - Configurable for HART Version 7.0 or MODBUS RTU communication

    EtherNet/IP interface

  • Auxiliary power supply / Loop power supply

    20 VDC to 30 VDC

  • Dimensions (wxhxd)

    W x H x D:

    257 mm x 85 mm x 285 mm with cable glands and antenna

    257 mm x 85 mm x 115 mm without cable glands and antenna

  • Software

    Internal software for controlling the WirelessHART network including web interface for configuration.

  • Operation

    Integral via Pushbuttons

    PC configuration:

    - Web browser via Ethernet

    - FieldCare via Ethernet (HART IP CommDTM) or RS-485 (S-MUX DTM)

  • Display

    Integral via 5 LEDs

  • Operating Voltage

    20 VDC to 30 VDC

  • Nominal current

    <5 W

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
    • Order code 71131502

      Remote dipole antenna

      Bestaat uit: Dipoolantenne, montage kit Gebruik: WirelessHART Fieldgate

    • Order code 71131503

      Remote panel antenna

      Bestaat uit: Panel antenne, montage kit Gebruik: WirelessHART Fieldgate

    • Order code 71131504

      Remote cabinet antenna

      Consists of: Cabinet antenna, mounting kit Usage: WirelessHART Fieldgate

  • 4
    • Nr 4 Order code 71131505

      Lightning / EMP protector

      Bestaat uit: Bliksem / EMP protector Gebruik: WirelessHART Fieldgate

  • 3;5
    • Nr 3;5 Order code 71131509

      Coaxial cable 2,5 meter

      Bestaat uit: Coax kabel 2,5 meter Gebruik: WirelessHART Fieldgate

    • Nr 3;5 Order code 71131508

      Coaxial cable 5 meter

      Consists of: Coaxial cable 5 meter Usage: WirelessHART Fieldgate

    • Nr 3;5 Order code 71131507

      Coaxial cable 10 meter

      Consists of: Coaxial cable 10 meter Usage: WirelessHART Fieldgate

    • Nr 3;5 Order code 71131506

      Coaxial cable 15 meter

      Consists of: Coaxial cable 15 meter Usage: WirelessHART Fieldgate

    • Order code 71131510

      Replacement antenna

      Consists of: Default dipole antenna Usage: WirelessHART Fieldgate
